Großflächenschleifen automatisieren:
XXL-Präzision, maximale Ausdauer und staubfreie Großprojekte
Das Schleifen von Großbauteilen – wie Bootsrümpfen, Schienenfahrzeugen, Windkraftanlagen oder riesigen Stahlkonstruktionen – ist eine der härtesten Aufgaben in der Industrie. Wir sprechen hier nicht von Zentimetern, sondern von Dutzenden oder hunderten Quadratmetern Oberfläche. Manuelles Großflächenschleifen bedeutet für Mitarbeiter: Tage- oder wochenlanges Arbeiten unter Atemschutz, oft auf Hebebühnen oder Gerüsten, in Zwangslagen und unter extremer Staub- und Vibrationsbelastung. Die Folge sind enorme körperliche Verschleißerscheinungen und eine Qualität, die aufgrund menschlicher Ermüdung über die Fläche zwangsläufig schwankt.
Mit Automation4You bringen wir die Robotik in den Großformat-Bereich. Wir kombinieren weitreichende Industrieroboter mit externen Fahrachsen (Linearachsen) oder Portalsystemen und statten sie mit hochsensibler Kraftregelung aus. Das Ergebnis: Ein automatisierter Prozess, der riesige Flächen mit einer Konstanz und Geschwindigkeit bearbeitet, die manuell unmöglich zu erreichen ist – bei gleichzeitig maximalem Schutz für Ihr Team.
Warum Sie das Großflächenschleifen heute automatisieren sollten
Bei Bauteilen mit Dimensionen von 10, 20 oder 50 Metern Länge bietet die Automatisierung einen extremen Hebel für Ihre Produktivität:
01
Erhöhung der Durchlaufgeschwindigkeit
02
100% homogenes Oberflächenbild
03
Radikaler Arbeitsschutz
04
Erreichbarkeit und Ergonomie
Typische Herausforderungen
beim manuellen XL-Schleifen
Warum stößt das handgeführte Schleifen bei Großbauteilen an seine wirtschaftlichen Grenzen?
Ermüdungsfaktor Mensch:
Nach wenigen Stunden lässt der Druck auf das Werkzeug nach. Bei einer 20-Meter-Bordwand sieht man am Ende der Schicht deutliche Unterschiede in der Oberflächenqualität zum Schichtbeginn.
Kostenfaktor PSA & Absaugung:
Die Kosten für Atemschutzfilter, Schutzanzüge und die großflächige Hallenabsaugung sind bei manueller Arbeit enorm. Der Roboter arbeitet in einer geschlossenen oder lokal abgesaugten Zone wesentlich effizienter.
Flächenmanagement:
Die Koordination vieler Mitarbeiter an einem großen Bauteil ist logistisch schwierig. Ein oder zwei Roboter auf Linearachsen arbeiten kollisionsfrei und planbar.
Hinweis:
Hier einen WooCommerce Produkt-Slider einfügen, z. B. mit „Präzisions-Kolbendosierern für Fett“, „Kompakten Montage-Cobots“, „Fasspumpen-Systemen“
Einsatzgebiete:
Wo Größe auf Qualität trifft
Als Systemintegratoren realisieren wir Lösungen für die Giganten der Industrie:
ROI & Wirtschaftlichkeit:
Wann lohnt sich ein Großflächen-Roboter?
Die Amortisation beim Großflächenschleifen ist oft spektakulär. Der Hebel liegt in der massiven Einsparung von Arbeitszeit und der Reduktion von Folgekosten.
Eine Roboterzelle kann die Bearbeitungszeit eines 15-Meter-Bootsrumpfes von 80 Stunden Handarbeit auf unter 15 Stunden reduzieren. Rechnet man die Einsparungen bei Schutzkleidung, Reinigungskosten für die Halle und den deutlich geringeren Schleifmittelverbrauch (durch optimale Werkzeugführung) hinzu, liegt der Return on Investment (ROI) oft schon nach 12 bis 18 Monaten. Zudem erhöhen Sie Ihre Kapazität drastisch, ohne neues Personal einstellen zu müssen.
Die Technologie: Unbegrenzte Reichweite trifft auf „Fingerspitzengefühl“
Große Bauteile erfordern besondere technische Konzepte. Wir bieten zwei Wege zur Skalierung:
APS Tech Group: Integration von Linearachsen und 3D-Scanning
Für statische Großbauteile montiert die APS Tech Group die Roboter auf bodengebundenen oder hängenden Fahrachsen (7. Achse). Vor dem Schleifen scannt ein integriertes Lasersystem das reale Bauteil. Der Roboter passt seine Bahn automatisch an Bautoleranzen oder leichten Verzug an. So wird sichergestellt, dass das Werkzeug immer im idealen Winkel zur Oberfläche steht.
Easy-Automator: Programmieren von Sektionen durch Vormachen
Sie haben wechselnde Großbauteile? Mit Easy-Automator „zeigen“ Sie dem Roboter an einer Sektion des Bauteils einmalig den gewünschten Schleifpfad und den Anpressdruck per Handführung (Teach-In). Das System kann dieses Muster dann auf die gesamte Länge des Bauteils skalieren. Einfach, intuitiv und ohne IT-Studium.
Aus der Praxis:

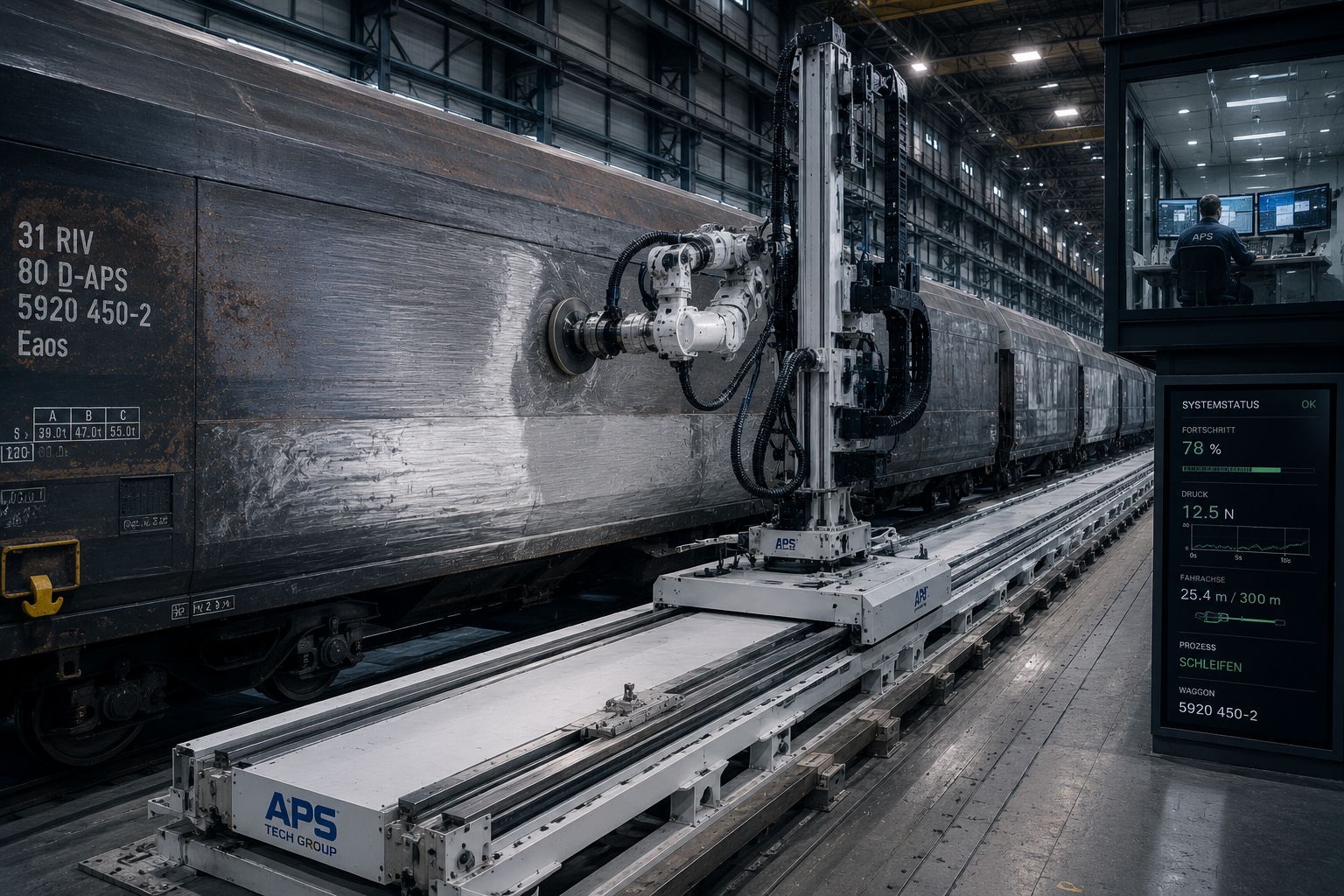

Automatisierte Aufarbeitung von Schienenwaggons
Stellen Sie sich vor: Ein Zugwaggon muss für ein Refurbishment komplett abgeschliffen werden. Früher haben vier Mitarbeiter eine Woche lang in Staub und Lärm gearbeitet.
Heute übernimmt ein Roboter auf einer 30-Meter-Fahrachse der APS Tech Group den Job. Er fährt die Seitenwände autonom ab, „fühlt“ den Untergrund und hält den Druck perfekt. Nach zwei Schichten ist der Waggon bereit für die Lackierkabine. Die Mitarbeiter überwachen den Prozess klimatisiert vom Leitstand aus. Das Ergebnis ist eine perfekt plane Oberfläche, die Schichtkosten sind um 70 % gesunken und die Gesundheit des Teams bleibt geschützt.
Jetzt Automatisierung anfragen
FAQ – Häufige Fragen zum
automatisierten Großflächenschleifen
Wie gleicht der Roboter Unebenheiten bei sehr langen Bauteilen aus?
Durch eine Kombination aus 3D-Scanning (um die Grobkontur zu kennen) und aktiver Kraft-Momenten-Sensorik (um den Fein-Druck in Echtzeit zu regeln). Der Roboter reagiert innerhalb von Millisekunden auf Gegendruck und passt die Position des Schleifkopfs an.
Ist der Roboter mobil oder muss das Bauteil zum Roboter?
Beides ist möglich. In Werften oder im Stahlbau nutzen wir oft mobile Roboterplattformen, die an das Bauteil herangefahren werden. In der Serienfertigung (Bus/Bahn) sind fest installierte Linearachsen oder Portalsysteme die effizientere Lösung.
Können verschiedene Schleifschritte (Grob/Fein) kombiniert werden?
Ja. Durch automatische Werkzeugwechsler am Roboterarm kann das System vom groben Materialabtrag bis zum feinen Finish oder sogar Polieren alles in einer Aufspannung erledigen.
Hält die Mechanik dem massiven GFK- oder Metallstaub stand?
Absolut. Wir nutzen Roboter mit hohen IP-Schutzklassen und statten sie für diese Applikationen grundsätzlich mit Überdruck-Schutzhüllen aus. Diese „Anzüge“ verhindern das Eindringen kleinster Partikel in die Gelenke und verlängern die Lebensdauer der Anlage massiv.
